<組立て編 ~ 配線>            冷却ファン系の電源ジャック など

冷却ファンの電力は、マザーボード経由で供給される。

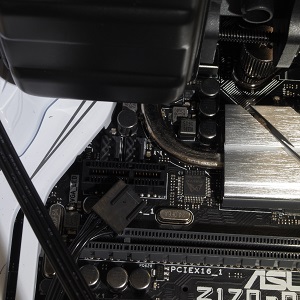

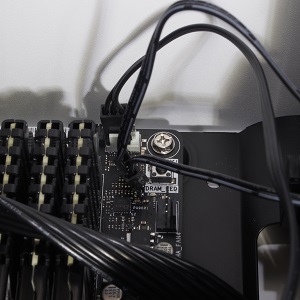

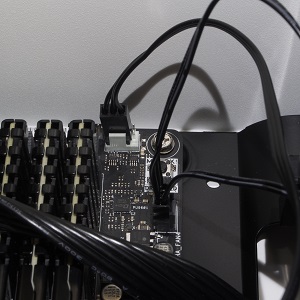

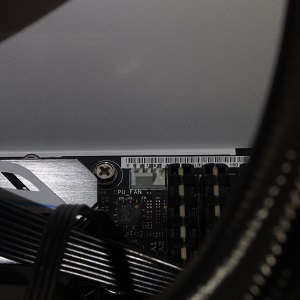

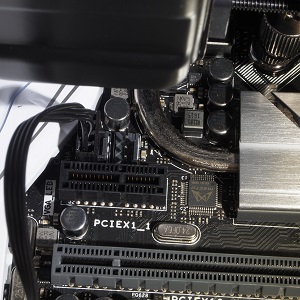

小さいジャックをマザーボードに間違いなく取り付けなければならない。のちのちBIOS画面を見ると、各ファンの回転数がモニター出来る様になっているから、このケーブルは電源のみならず回転数などのモニター信号も拾っているンだろうな。

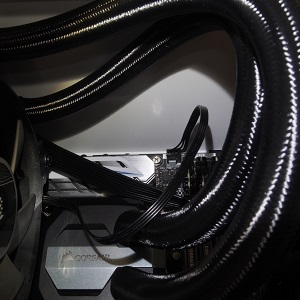

ファンは、CPUクーラーに排気用2個、ケースに吸気用が2個、付いている。なので、ファン電源の結線が4つ。

f:id:ats-forldn2012:20160907164051j:plain
f:id:ats-forldn2012:20160907164106j:plain
f:id:ats-forldn2012:20160907164153j:plain
f:id:ats-forldn2012:20160907164217j:plain
f:id:ats-forldn2012:20160907164240j:plain
f:id:ats-forldn2012:20160907164258j:plain

結線が終われば、初めて電源を入れることになるのだが、無事通電したことが真っ先に解るのは、ファンの回転である。
無事、回りますように・・・
